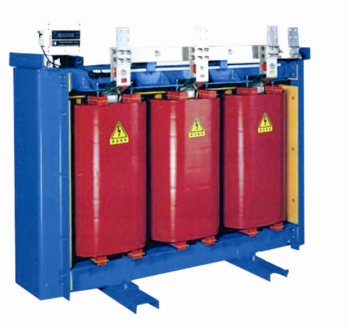

SCBH15系列干式非晶合金铁心变压器

型号含义


产品概述

        干式非晶合金变压器既有干式变压器阻燃自熄、防潮、耐裂的优良性能，又有非晶合金变压器空载损耗低及空载电流小的优点。SCBH15系列干式非晶合金变压器与SCB9系列干式变压器技术参数相比较，其空载损耗下降70%～75%，负载损耗下降15%。它是目前最节能的干式变压器，节能效果非常显著。
       干式非晶合金变压器可用于高层建筑、商业中心、地铁、机场、车站、工矿企业和发电厂，特别适用于易燃、易爆和防火要求高的场所。

技术参数
                             SC（B）H15-30～2500/10干式非晶合金铁心变压器技术参数

容量 (kVA)	额定电压(kV)		联结组别	空载损耗(W)	负载损耗(W)			空载电流%	短路阻抗%
					B(100℃)	F(120℃)	H(145℃)
	高压	低压
30	6 6.3 10 10.5 11	0.4	Dyn11	70	670	710	760	1.6	4.0
50				90	940	1000	1070	1.4
80				120	1290	1380	1480	1.3
100				130	1480	1570	1690	1.2
125				150	1740	1850	1980	1.1
160				170	2000	2130	2280	1.1
200				200	2370	2530	2710	1.0
250				230	2590	2760	2960	1.0
315				280	3270	3470	3730	0.9
400				310	3750	3990	4280	0.8
500				360	4590	4880	5230	0.8
630				420	5530	5880	6290	0.7
630				410	5610	5960	6400	0.7	6.0
800				480	6550	6960	7460	0.7
1000				550	7650	8130	8760	0.6
1250				650	9100	9690	10370	0.6
1600				760	11050	11730	12580	0.6
2000				1000	13600	14450	15560	0.5
2500				1200	16150	17170	18450	0.5
1600				760	12280	12960	13900	0.6	8.0
2000				1000	15020	15960	17110	0.5
2500				1200	17760	18890	20290	0.5
