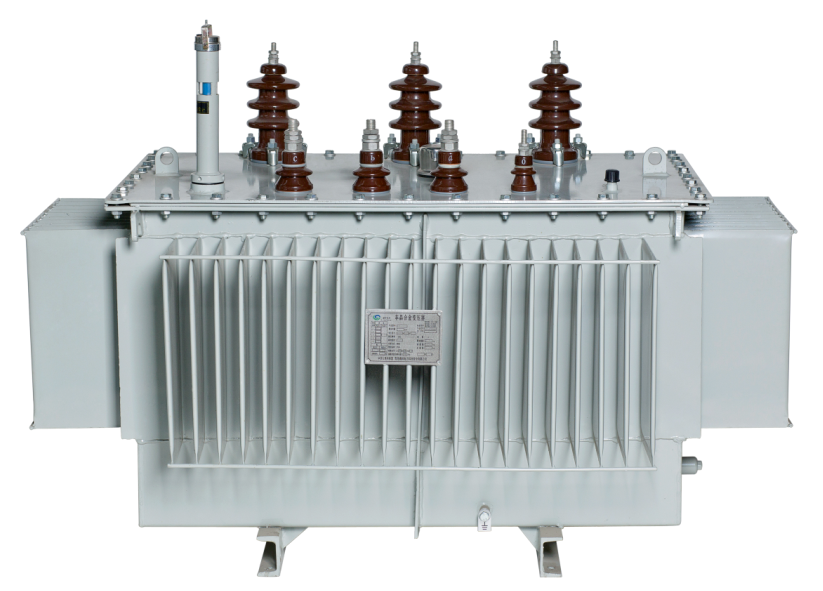

农网高过载能力配电变压器

产品概述
高过载能力配电变压器（简称高过载配变）即在抗高负荷、防止变压器因过负荷烧毁方面具有较高承受能力。
型号含义

产品特点
       （1）过载能力

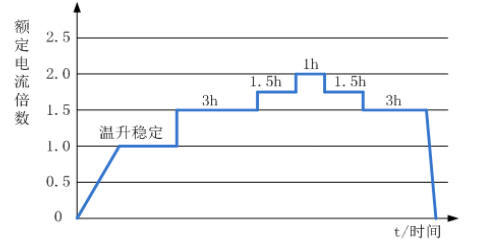

        高过载配变根据农网负荷特点，在正常温升试验要求的基础上，满足1.5倍额定容量6h（负荷上升和下降阶段各3h）、1.75倍额定容量3h(负荷上升和下降阶段各1.5h)、2.0倍额定容量1h阶段性连续运行，且不影响变压器正常使用寿命；温升试验施加电流过程曲线见下图

    （2）绝缘等级
    高过载配变绝缘耐热等级满足B级及以上绝缘限制值。
    （3）承受短路的能力
高过载配变承受短路的能力应满足GB1094.5的规定。

技术参数
    高过载配变可分为硅钢铁心高过载配变（简称硅钢高过载配变）和非晶合金铁心高过载配变（简称非晶高过载配变）两类，其额定容量、电压组合、联接组标号及性能参数应分别符合表1~表3的规定
                                                               表1 S11型硅钢高过载配变

额定容量	电压组合及分接范围			连接组标号	空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（%）
	高压（kV）	高压分接范围（%）	低压（kV）
50	10 10.5 11	±5 ±2*2.5	0.4	Dyn11/ Yyn0	130	910/870	1.1	4.0
100					200	1580/1500	1.0
200					340	2730/2600	0.9
注：表中斜线上方的负载损耗值适用于Dyn11连接组，斜线下方的负载损耗值适用于Yyn0连接组


                                                            表2 S13型硅钢高过载配变

额定容量	电压组合及分接范围			连接组标号	空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（%）
	高压（kV）	高压分接范围（%）	低压 （kV）
50	10 10.5 11	±5 ±2*2.5	0.4	Dyn11/ Yyn0	100	910/870	0.8	4.0
100					150	1580/1500	0.7
200					240	2730/2600	0.6
注：表中斜线上方的负载损耗值适用于Dyn11连接组，斜线下方的负载损耗值适用于Yyn0连接组


                                                          表3 SH15型非晶高过载配变

额定容量	电压组合及分接范围			连接组标号	空载损耗（W）	负载损耗（W）	空载电流（%）	短路阻抗（%）
	高压（kV）	高压分接范围（%）	低压（kV）
50	10 10.5 11	±5 ±2*2.5	0.4	Dyn11/ Yyn0	43	910/870	0.5	4.0
100					75	1580/1500	0.45
200					120	2730/2600	0.4
注：表中斜线上方的负载损耗值适用于Dyn11连接组，斜线下方的负载损耗值适用于Yyn0连接组

    高过载配变额定容量下的空载损耗、负载损耗以及总损耗应满足表1~表3的规定，且不得有正偏差。
